LD714x-xx14

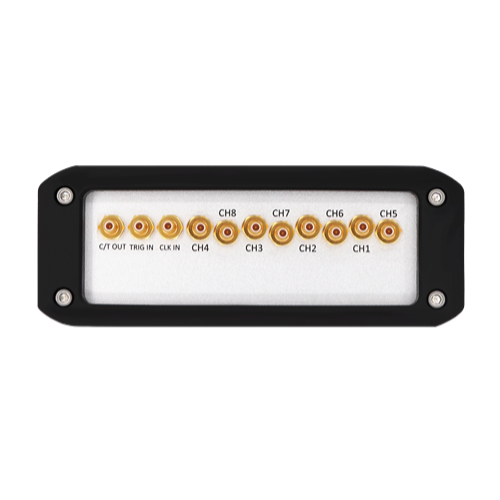

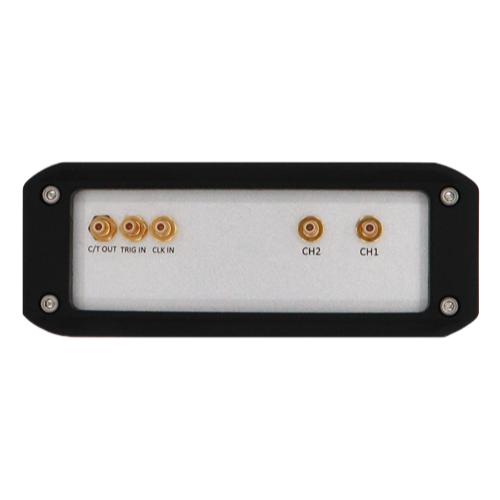

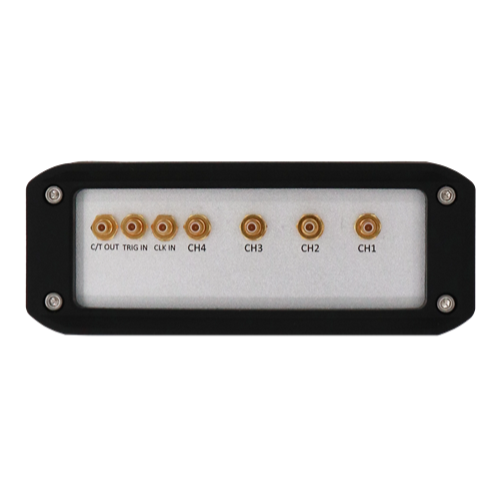

2/4/8チャンネル同期サンプリング;
チャネルあたり10/20/40/80Msps、14ビット;
入力帯域幅 DC-5/10/20/40MHz;
入力範囲:±1V、±2V、±5V、±10Vに設定できます。
入力インピーダンス:50Ω/1MΩ;

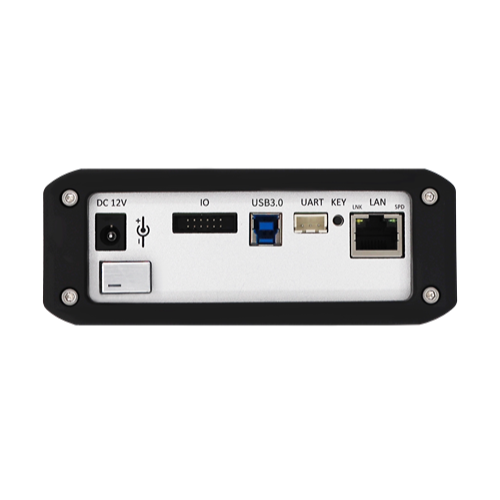

複数の通信インターフェースが利用可能:USB/ネットポート/光ポート;
FPGA二次開発をサポートします。
ソフトウェア開発パッケージは、C/C++、LabVIEW、Matlab などをサポートします。
システムはWindows、Linuxをサポートします。
  • LD714x-xx14
  • LD714x-xx14
  • LD714x-xx14
  • LD714x-xx14
  • LD714x-xx14
  • LD714x-xx14

説明

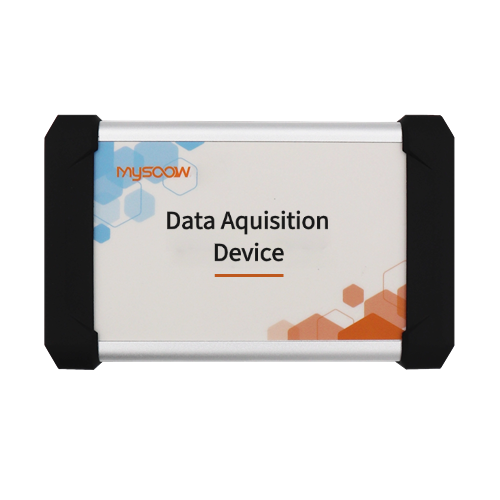

· LD714x-xx14 は、Mysoow の「Agile」シリーズ PCIe 取得カードで、2/4/8 チャネル、14 ビットをサポートし、10/20/40/80Msps 同期サンプリングを実現します。オンボード DDR3 メモリ グラニュル、512MB/1GB のストレージ ボリュームを備え、より大きなボリュームのカスタマイズもサポートされています。
·複数のインターフェース バスが利用可能で、オプションでギガビット イーサネット、USB 3.0、10G 光ポートもサポートされます。
·ハードウェアトリガー、ソフトウェアトリガー、手動トリガーを含む複数のトリガーモードをサポート
など、連続サンプリングモードもサポートされています。
· DLL ダイナミック リンク プールを提供し、ユーザーの二次開発をサポートします。
·ホストコンピュータのデモソフトウェアを搭載しており、ボードの構成とデータのリアルタイム表示および保存をサポートします。
応用シナリオ:光干渉断層撮影(OCT)、非破壊検査、ウェアフォームレコーダー、マルチチャンネルトランジェントレコーダー

注文情報

モデル

説明

LD7142-10M14

2 チャネル 14 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7142-20M14

2 チャネル 14 ビット、20 Msps、USB/ネット ポート/光ポート、帯域幅 DC-10 MHz

LD7142-40M14

2 チャネル 14 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7142-80M14

2 チャネル 14 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz

LD7144-10M14

4 チャネル 14 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7144-20M14

4 チャネル 14 ビット、20 Msps、USB/ネット ポート/光ポート、帯域幅 DC-10 MHz

LD7144-40M14

4 チャネル 14 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7144-80M14

4 チャネル 14 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz

LD7148-10M14

8 チャネル 14 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7148-20M14

8 チャネル 14 ビット、20 Msps、USB/ネット ポート/光ポート、帯域幅 DC-10 MHz

LD7148-40M14

8 チャネル 14 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7148-80M14

8 チャネル 14 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz


ドキュメントのダウンロード

LD714x-xx14 の概要
