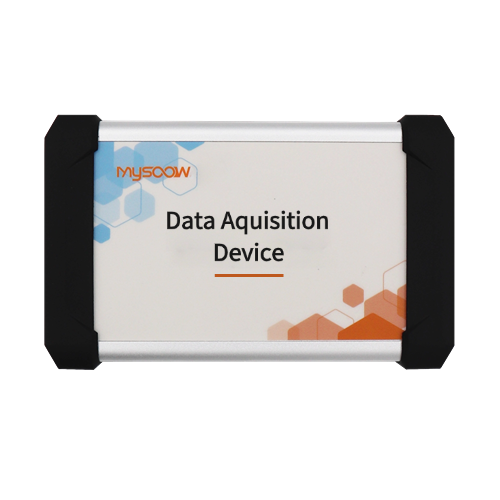

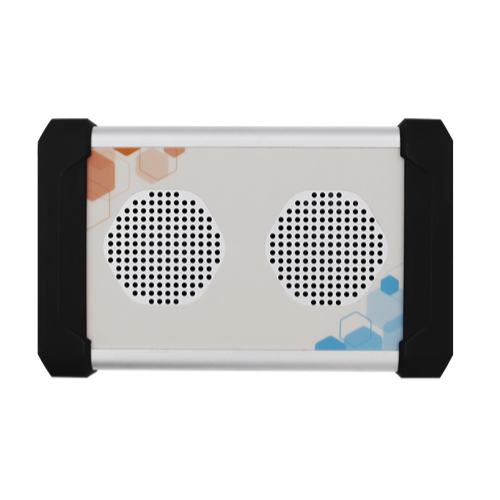

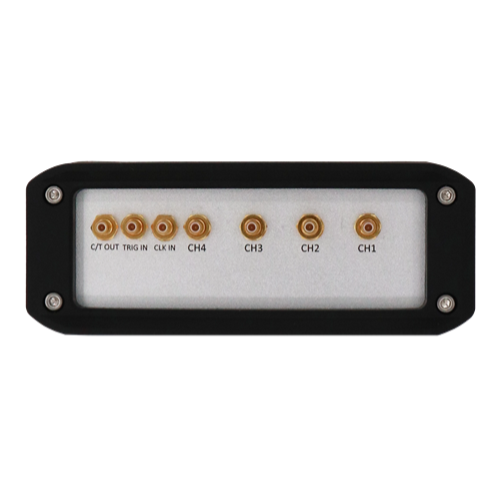

LD714x-xx16

2/4/8チャンネル同期サンプリング;
チャネルあたり10/20/40/80Msps、16ビット;
入力帯域幅 DC-5/10/20/40MHz;
入力範囲:±1V、±2V、±5V、±10Vに設定できます。
入力インピーダンス:50Ω/1MΩ;
複数の通信インターフェースが利用可能:USB/ネットポート/光ポート;
FPGA二次開発をサポートします。
ソフトウェア開発パッケージは、C/C++、LabVIEW、Matlab などをサポートします。
システムはWindows、Linuxをサポートします。
  • LD714x-xx16
  • LD714x-xx16
  • LD714x-xx16
  • LD714x-xx16
  • LD714x-xx16
  • LD714x-xx16

説明

· LD714x-xx16 は、Mysoow の「Agile」シリーズ PCIe 取得カードで、2/4/8 チャネル、16 ビットをサポートし、10/20/40/80Msps 同期サンプリングを実現します。オンボード DDR3 メモリ グラニュル、512MB/1GB のストレージ ボリュームを備え、より大きなボリュームのカスタマイズもサポートされています。
·複数のインターフェース バスが利用可能で、オプションでギガビット イーサネット、USB 3.0、10G 光ポートもサポートされます。
·ハードウェアトリガー、ソフトウェアトリガー、手動トリガーを含む複数のトリガーモードをサポート
など、連続サンプリングモードもサポートされています。
· DLL ダイナミック リンク プールを提供し、ユーザーの二次開発をサポートします。
·ホストコンピュータのデモソフトウェアを搭載しており、ボードの構成とデータのリアルタイム表示および保存をサポートします。
応用シナリオ:光干渉断層撮影(OCT)、非破壊検査、ウェアフォームレコーダー、マルチチャンネルトランジェントレコーダー

注文情報

モデル

説明

LD7142-10M16

2 チャネル 16 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7142-20M16

2 チャネル 16 ビット、20 Msps、USB/ネット ポート/光ポート、帯域幅 DC-10 MHz

LD7142-40M16

2 チャネル 16 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7142-80M16

2 チャネル 16 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz

LD7144-10M16

4 チャネル 16 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7144-20M16

4チャネル16ビット、20Msps、USB/ネットポート/光ポート、帯域幅DC-10MHz

LD7144-40M16

4 チャネル 16 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7144-80M16

4 チャネル 16 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz

LD7148-10M16

8 チャネル 16 ビット、10 Msps、USB/ネット ポート/光ポート、帯域幅 DC-5 MHz

LD7148-20M16

8 チャネル 16 ビット、20 Msps、USB/ネット ポート/光ポート、帯域幅 DC-10 MHz

LD7148-40M16

8 チャネル 16 ビット、40 Msps、USB/ネット ポート/光ポート、帯域幅 DC-20 MHz

LD7148-80M16

8 チャネル 16 ビット、80 Msps、USB/ネット ポート/光ポート、帯域幅 DC-40 MHz


ドキュメントのダウンロード

LD714x-xx16 の概要
